Konzolové schody do tehlovej aj betónovej steny bez viditeľných kovových konzol

Konzolové schody patria medzi najčistejšie riešenia moderného interiéru. Jednotlivé stupne vystupujú zo steny bez viditeľnej podpory, priestor pod schodiskom zostáva otvorený a celé schodisko pôsobí ľahko, vzdušne a minimalisticky.

Veľa stavebníkov si pri konzolových schodoch automaticky predstaví železobetónovú stenu a oceľové konzoly, ktoré musia byť pripravené ešte pred omietkami. Takéto riešenie existuje a pri niektorých stavbách je vhodné. Nie je to však jediná možnosť.

V NOVODREVIS vieme pri vhodnom technickom posúdení realizovať konzolové schodisko z masívneho dubu do betónovej steny, tehlovej steny, steny z DT tvárnic vyliatych betónom, vápenno-pieskového muriva Silka alebo podobného pevného nosného muriva. Vhodné môžu byť aj niektoré typy keramického obvodového muriva z dierovaných tehál, napríklad Porotherm, Heluz, Leier alebo podobné systémy.

Výsledkom pritom nie je drevom obložená kovová konzola. Na pohľad zostáva čistý masívny drevený stupeň bez viditeľných oceľových ramien, skrutiek, krytiek alebo kotviacich bodov.

Konzolové riešenie nemusí byť obmedzené iba na priame schodisko. Dá sa navrhnúť aj ako rozvinuté schodisko s kosými stupňami, ktoré menia smer chôdze bez veľkej medzipodesty.

Konzolové schody nemusia byť uchytené len do betónovej steny

Železobetónová stena je pri konzolových schodoch časté a vhodné riešenie. Mnohí zákazníci s ňou pri tomto type schodiska aj počítajú. Preto treba povedať jasne: áno, konzolové schody sa dajú riešiť aj do betónovej steny.

ALE: Pri betónovej alebo železobetónovej stene treba dávať pozor aj na výstuž. Stenu netreba vystužovať kvôli schodom, ale kvôli celkovej statike domu. Ak sa do nej urobí zbytočne hustá a hrubá oceľová výstuž, môže to byť pre kotvenie horšie ako tehlová stena alebo betónová stena bez hustej výstuže.

Pozor na betón a hustú výstuž

Pri konzolových schodoch sa kotevné miesta nehľadajú ako pri poličke. Kotevné miesta sú presne milimetrovo určené geometriou schodiska. Ak je v týchto miestach hustá výstuž, kotvenie sa tým komplikuje. Výstuž samozrejme môže byť použitá, napríklad roxory alebo KARI sieť menších prierezov, približne 4 až 6 mm, ak to zodpovedá statike domu. Problém je hlavne tenká železobetónová stena plná hrubých roxorov.

Nie je to však jediná možnosť.

Pri správnom návrhu a technickom posúdení môže byť vhodná aj:

• železobetónová stena
• stena z DT tvárnic vyliatych betónom
• vápenno-pieskové murivo Silka
• podobné pevné vápenno-pieskové alebo akustické murivo
• plná tehlová stena
• pevné keramické nosné murivo
• vhodné dierované keramické obvodové murivo

Stará tehla: rozhoduje aj malta a stav muriva

Pri starších murovaných stavbách z plnej tehly nerozhoduje iba samotná tehla. Rozhodujúca je aj malta, na ktorú bolo murivo murované.

Klasické tehly sú malé a z praxe vieme, že ak malta nie je dosť pevná, vzniká veľký rozdiel medzi pevnosťou tehly a pevnosťou škár. Tehla môže byť dobrá, ale murivo sa pri vŕtaní a kotvení začne drobiť. V takom prípade stena nemusí byť vo všetkých prípadoch vhodná na konzolové schodisko.

Veľa vie zachrániť aj kvalitne pripravený povrch steny. Ak sa stará stena repasuje, treba obiť nesúdržnú omietku, murivo dobre vyčistiť, vyfúkať alebo vyvapkovať, použiť kvalitnú penetráciu, cementový špric, cementovú omietku, lepidlo s vystužovacou tkaninou a až potom finálnu stierku.

Takto pripravená stena má na povrchu podstatne väčšiu pevnosť, nedrolí sa a netvoria sa v nej trhliny v omietke. My túto opravu steny nerobíme ako samostatnú stavebnú prácu, ale je dôležité o tom hovoriť ešte pred návrhom schodiska. Pri konzolových schodoch sa nepozerá iba na to, z čoho je stena postavená, ale aj v akom je stave a ako je pripravená.

Pri dierovanej tehle je vždy dôležitý konkrétny typ muriva, hrúbka steny, skladba, stav muriva a spôsob kotvenia. Nestačí poznať iba názov výrobcu tehly.

Konzolové schodisko preto neposudzujeme podľa jednej univerzálnej odpovede. Pred návrhom riešime hlavne materiál a hrúbku steny, stav muriva, tvar schodiska, výšku medzi podlažiami, rozmery stupňov, typ zábradlia a celkové zaťaženie.

Presné riešenie, počet aj rozmiestnenie kotiev sa vždy navrhuje podľa konkrétneho typu steny a typu schodiska.

Realizácia aj po dokončení omietok

Pri klasickom konzolovom schodisku sa často najskôr vyrobia oceľové konzoly. Tie sa musia presne osadiť do steny ešte pred omietaním a až následne sa obkladajú drevom alebo dyhovaným materiálom.

Takýto postup má viac samostatných fáz. Najprv treba vyriešiť oceľovú konštrukciu, jej výrobu, zváranie, presné osadenie, potom omietky okolo vystupujúcich konzol a nakoniec drevený obklad. Každá fáza musí nadväzovať na ďalšiu.

Omietky okolo kovových konzol

Z praxe vieme, že omietky okolo vyčnievajúcich kovových konzol bývajú častý problém. Ak sa omietky odfláknu, zvrchu a zo spodku konzoly môžu vzniknúť aj centimetrové nerovnosti. Tie sa potom následným obkladom ťažko prekrývajú.

Dôležitý je hlavne spodok obloženého stupňa. Obložkový stupeň z dreva alebo dyhovaného materiálu nemôže byť zo spodnej strany úplne dotlačený k omietke. Musí tam byť dilatačná medzera.

Kovová konzola je pri používaní namáhaná. Pri chôdzi na schodoch pracuje inak ako drevo a inak ako omietka. Ak sa drevený obklad alebo spodná časť stupňa opiera o omietku, vzniká tam veľké napätie. Časom môže povoliť buď omietka, alebo drevený obklad. Môžu sa objaviť aj pazvuky, pukanie a vŕzganie.

Toto nie je obyčajná dilatácia medzi drevom a omietkou. Je to detail, kde sa stretáva ohyb kovovej konzoly, drevený obklad a pevný povrch steny. Ak sa podcení, problém sa ukáže až po čase pri používaní schodiska.

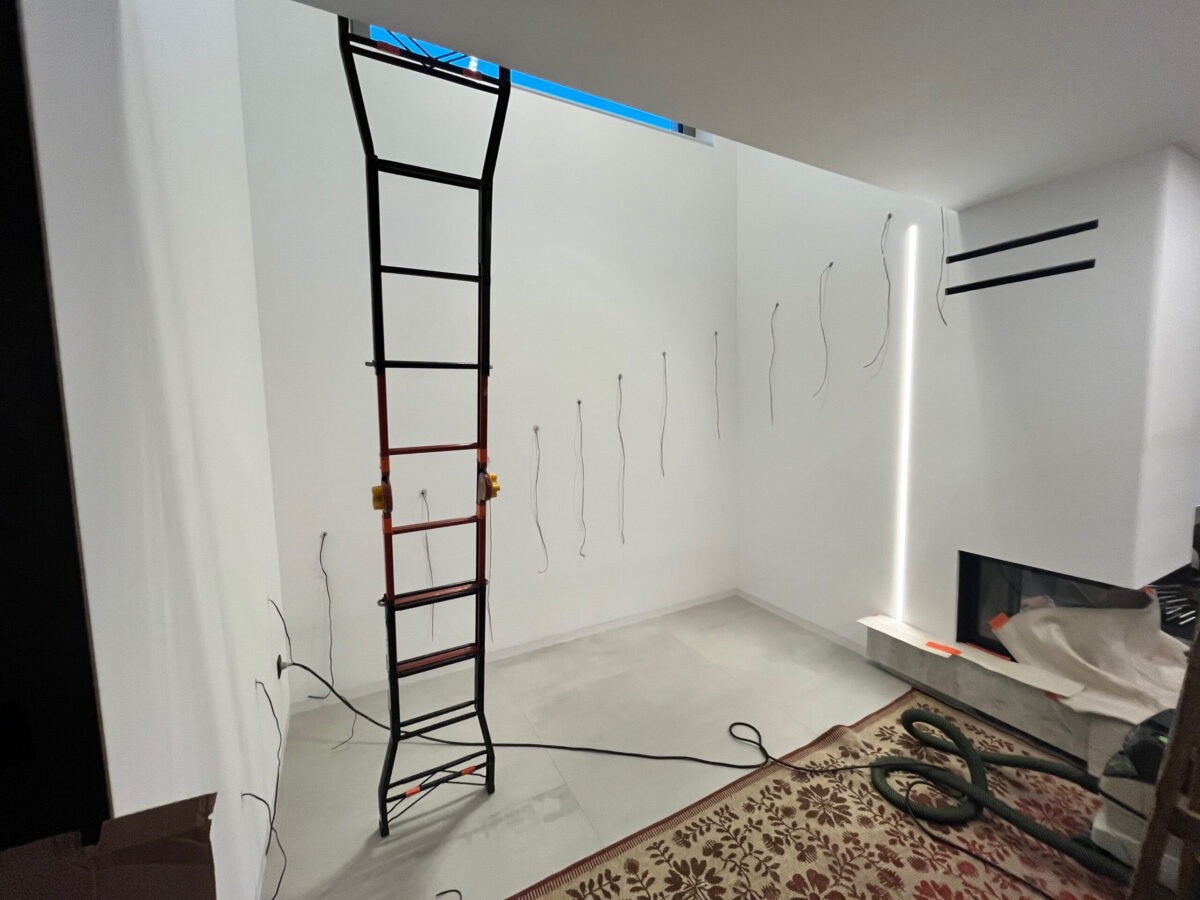

Pri našom riešení nemusí byť z hotovej steny vyvedená veľká kovová konzola. Stena môže byť už omietnutá. Omietkar má súvislú plochu bez komplikovaných detailov okolo oceľových ramien. Odpadá samostatná práca, cena a koordinácia výroby kovových konzol, ktoré by sa neskôr ešte museli obkladať drevom.

Dočasné schody počas stavby

Niekto môže namietať, že po osadených kovových konzolách sa dá počas stavby provizórne chodiť. Dá sa, ale podľa nás to nie je dôvod prispôsobiť celé finálne schodisko kovovým konzolám.

Jednoduché drevené schody z dvoch fošní a naskrutkovaných stupienkov vie urobiť každý stavebník. Určite ľahšie ako železné konzoly a ich následné omietanie. Rameno dočasných schodov sa dá urobiť užšie, aby sa s ním dalo v schodiskovom otvore posúvať a aby sa mohol dokončiť schodiskový otvor aj stena. Na takéto dočasné schody sa dá priskrutkovať aj jednoduché zábradlie.

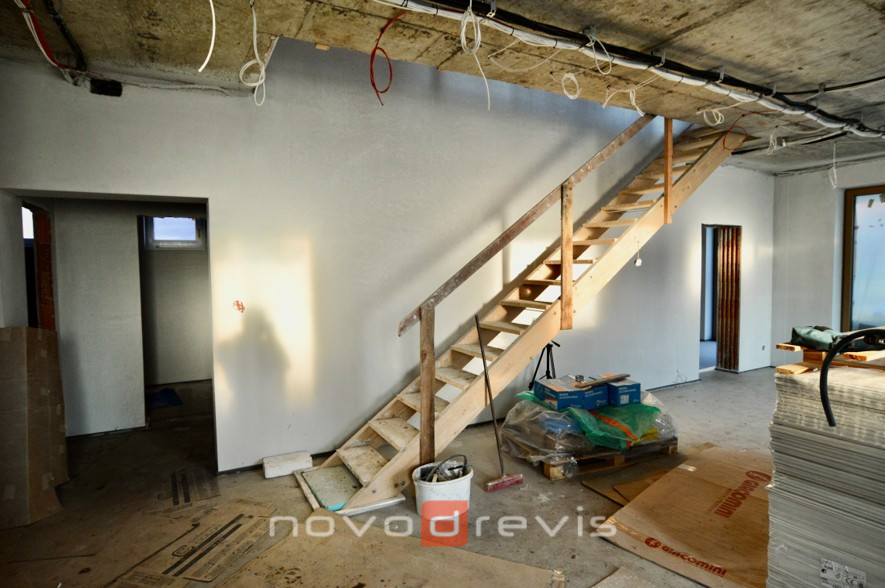

Jednoduché pracovné drevené schody počas stavby pred montážou finálneho schodiska.

Presnosť pri rozvinutom schodisku

Výhodou nášho riešenia je aj presnosť. Pri rozvinutom schodisku s kosými stupňami by musel zámočník vyrobiť a navariť každú konzolu individuálne. Každý stupeň má iný tvar, inú polohu a iný smer. Dosiahnuť presnosť pri takýchto konzolách je náročné a drahé.

Problém býva aj v tom, že kovové konzoly sa niekedy zadajú zámočníkovi bez presného návrhu celého schodiska. Lenže konzola nie je samostatný diel bez súvislostí.

Ak nie sú vopred vyriešené rozmery stupňov, výšky, pôdorysné rozvinutie, nástup, výstup a zábradlie, chyba sa ukáže až neskôr. Zlé rozmery stupňov alebo zle rozvinuté schodisko v pôdoryse majú vplyv nielen na bezpečnosť a pohodlnosť chodenia, ale aj na vzhľadový tvar zábradlia, ukončenie schodiska na poschodí a ďalšie detaily.

Schodisko sa nedá navrhnúť tak, že sa najskôr „nejako“ navaria konzoly a až potom sa bude rozmýšľať nad drevom, sklom a detailami.

Pri našom riešení sa schodisko navrhuje ako jeden celok: tvar stupňov, nosná stena, kotvenie, zábradlie, LED podsvietenie aj finálny vzhľad.

Skrytý vnútorný nosný systém

Konzolové schodisko samozrejme nemôže držať „len na dreve“. Má vnútorný kovový nosný systém a skryté kotvenie. Rozdiel je v tom, že tento systém nie je viditeľný na pohľadových plochách.

V tejto konkrétnej realizácii tvorilo nosné kotvenie 112 závitových tyčí M16 kotvených hlboko v nosnej stene. Táto informácia ukazuje rozsah technického riešenia, ale presný postup, rozmiestnenie a spôsob kotvenia sa pri každom schodisku navrhuje individuálne.

Po dokončení zákazník nevidí:

• kovové konzoly pod stupňami
• oceľové ramená obložené drevom
• skrutky na čelách stupňov
• krytky kotvenia
• viditeľné spojovacie prvky na bokoch stupňov

Navonok zostáva čistý dubový masív.

Pri chôdzi nemá schodisko pôsobiť ako pružný nábytkový prvok. Správne navrhnuté a namontované konzolové schodisko pôsobí pevne, stabilne a kompaktne, podobne ako betónové schodisko. Pri bežnom používaní nevzniká vôľa v stupňoch, vŕzganie ani pukanie.

Celomasívny dubový stupeň nie je obklad kovovej konzoly

Najväčší rozdiel oproti bežnému riešeniu s oceľovou konzolou je samotný stupeň.

Pri kovovej konzole obloženej drevom býva drevo iba pohľadová vrstva. Môže ísť o dyhovaný materiál, tenší drevený obklad alebo škárovku nalepenú či priskrutkovanú na kovovú nosnú časť.

Pri našom riešení je stupeň celý z masívneho dubového dreva.

Každý stupeň vyrábame z ručne vyberanej a lepenej škárovky. Stupeň sa skladá z dvoch 42 mm škároviek, ktoré sa lisujú do výslednej hrúbky.

Drevo nevyberáme náhodne. Materiál na prednej pohľadovej hrane skladáme zrkadlovo tak, aby kresba dreva prirodzene nadväzovala z vrchnej škárovky na spodnú a pôsobila podobne ako pri precíznom zosadzovaní dyhy.

Rozdiel je vidieť hlavne na čele stupňa, bokoch, hranách a spodnej pohľadovej strane. Pri celomasívnom riešení nie je dub iba tenký obal okolo ocele. Je to skutočný pohľadový materiál celého stupňa.

Drevo a oceľ pracujú rozdielne

Drevo a oceľ sa nesprávajú rovnako. Drevo reaguje na vlhkosť a teplotu, prirodzene mení rozmery a potrebuje pracovať. Oceľ má úplne iné správanie.

Ak sa drevený obklad kovovej konzoly nalepí alebo naskrutkuje úplne napevno, môže pri pohybe dreva vznikať napätie. To sa môže časom prejaviť prasklinou v dreve, v spoji alebo v povrchovej úprave.

Ak sa drevený obklad uloží pružnejšie, aby mohol dilatovať, treba veľmi dobre vyriešiť všetky kontaktné miesta. Ak nie sú spracované presne, môže časom vznikať pukanie, vŕzganie alebo iné pazvuky.

To neznamená, že každé schodisko s drevom obloženou oceľovou konzolou musí mať problém. Znamená to však, že ide o zložitejší materiálový detail, kde sa stretáva drevo, oceľ, lepidlo, skrutky, obklad a omietka.

Pri celomasívnom stupni so skrytým nosným systémom tento viditeľný drevený obklad oceľového ramena odpadá. Výsledok je čistejší pohľadovo aj konštrukčne.

Konzolové schody môžu byť aj rozvinuté s kosými stupňami

Konzolové schodisko nemusí byť iba priame.

Vieme zrealizovať aj rozvinuté konzolové schodisko s kosými stupňami. Takéto schodisko mení smer chôdze bez veľkej medzipodesty a lepšie sa prispôsobí dispozícii domu, otvoru v strope alebo tvaru priestoru.

Pri kosých stupňoch má každý stupeň iný tvar. Mení sa jeho šírka, uhol, smer vlákien dreva aj spôsob napojenia na celé schodisko. Preto sa takéto stupne navrhujú a vyrábajú ako súčasť jedného celku, nie ako doplnok k sériovému priamemu ramenu.

Pri klasickom riešení s viditeľnými alebo obkladanými kovovými konzolami by boli kosé stupne výrazne komplikovanejšie. Každá konzola by musela byť individuálne navrhnutá, vyrobená, presne navarená a osadená do správnej polohy ešte pred omietkami. Pri rozvinutom schodisku to znamená viac atypických oceľových dielov, vyššiu cenu, náročnejšiu montáž a väčšie riziko nepresnosti.

Šablóny 1:1 a kontrola laserom

Pri montáži si ako prvé lepíme na podlahu pôdorys schodiska vytlačený na rolkách papiera v mierke 1:1. Rovnako sa pripravujú aj šablóny na steny, kde sa budú kotviť jednotlivé stupne.

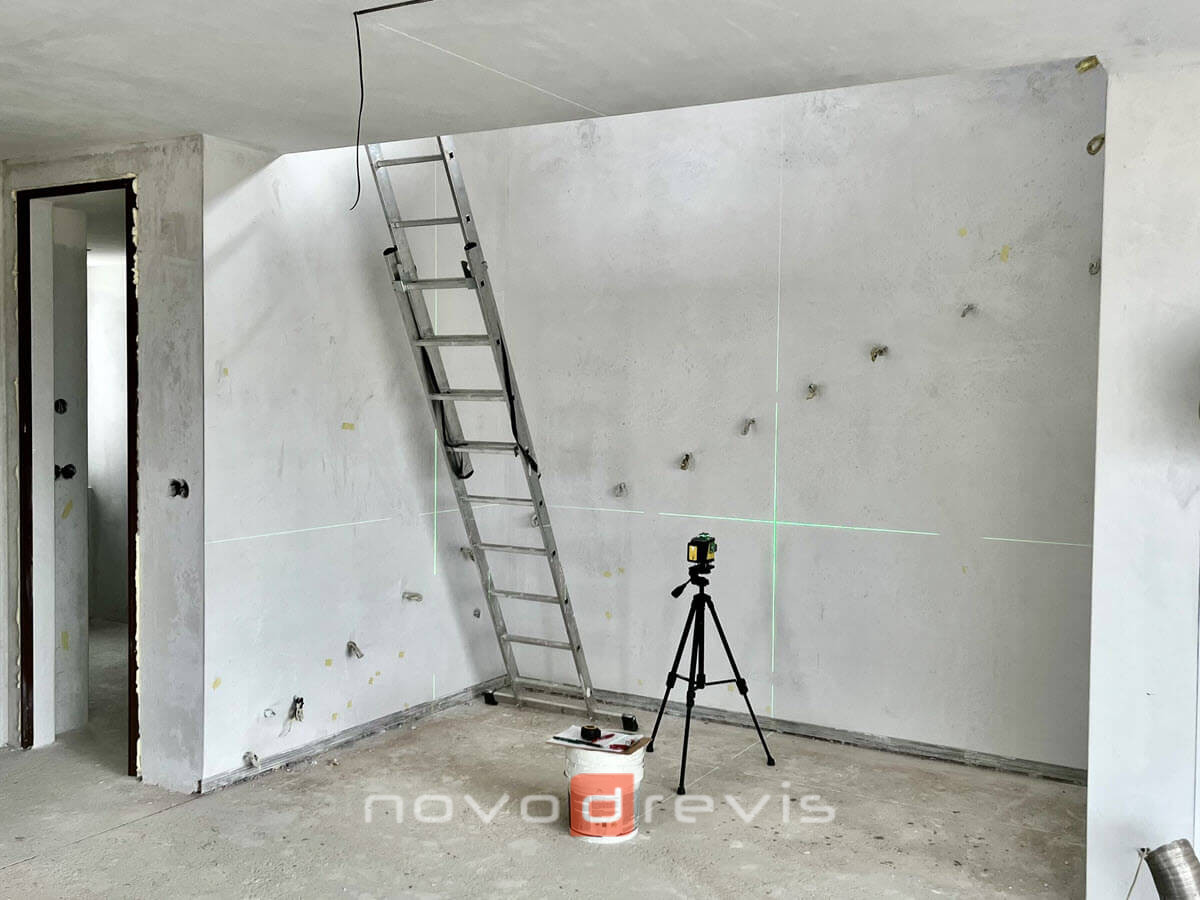

Pri montáži potom lasermi kontrolujeme presnú polohu stupňa voči stene a voči pôdorysu s milimetrovou presnosťou. Pri takomto schodisku rozhodujú milimetre.

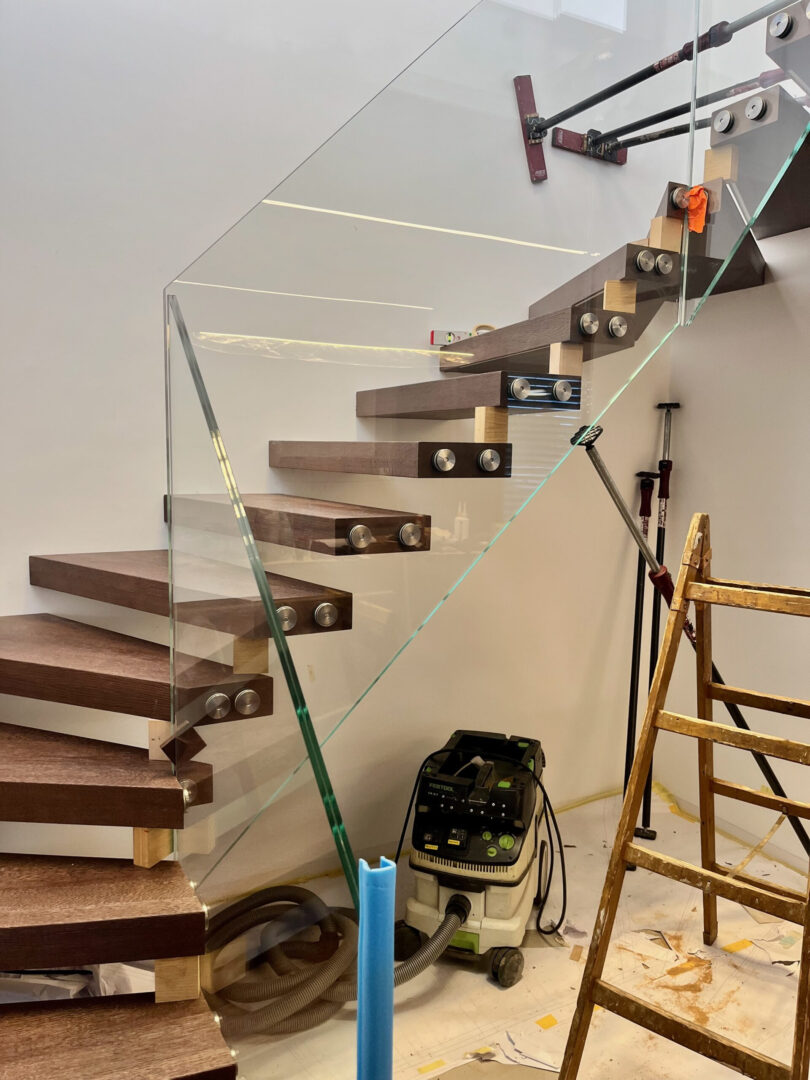

Ak je zábradlie sklenené, montujeme ho priamo so schodiskom a sklo je vyrobené presne. Pri skle sa nedá spoliehať na približnú polohu stupňov. Sklo musí sedieť na milimeter.

Pri našom riešení zostáva aj rozvinuté schodisko vizuálne čisté. Na pohľadových stranách nie sú viditeľné oceľové ramená, skrutky ani krytky. Viditeľný zostáva masívny dubový stupeň, sklo alebo zvolené zábradlie a prípadné LED podsvietenie.

LED podsvietenie bez rušivých krytiek a káblov

LED podsvietenie pri konzolových schodoch nie je iba dizajnový doplnok. Zvýrazňuje tvar stupňov, kresbu dreva a samotný konzolový efekt. Zároveň môže slúžiť ako príjemné orientačné osvetlenie večer alebo v noci.

Niektorí ľudia, keď majú schodisko súčasťou obývacej haly, používajú podsvietené schody aj ako príjemné večerné osvetlenie priestoru.

Skryté vedenie LED v stupňoch

Pri našom riešení nie je LED pás dodatočne nalepený pod hotový stupeň s viditeľnými krytkami a káblami. Pre káble sú pripravené vŕtané a frézované otvory. Vedenie je skryté tak, aby nerušilo čistý vzhľad masívneho stupňa.

V stupni je zapustená LED lišta bez bočných ušiek alebo osadení, takže vidíte len dva jemné pásiky hliníka a mliečnu zaklapávaciu krytku. Lišta má šírku len 12 mm. Do nej používame COB LED pásik so súvislým pásom svietiacich diód, takže nevzniká bodkovaný efekt jednotlivých diód.

Pri vhodne pripravenej elektroinštalácii je možné riešiť aj:

• samostatné podsvietenie každého stupňa
• postupné zapaľovanie stupňov pri chôdzi
• ovládanie pohybovými senzormi
• zapínanie z prízemia aj poschodia
• orientačné nočné osvetlenie
• napojenie na inteligentnú elektroinštaláciu domu

Podobné riešenia nájdete aj v galérii schodištia s podsvietením.

LED podsvietenie je najlepšie riešiť už pri návrhu schodiska a elektroinštalácie, nie až dodatočne po zameraní priestoru.

Zákazník nám pošle základné miery schodiskového otvoru ešte pred omietkami. Alebo sa po dohode príde otvor zamerať. Nakreslí sa geometria schodiska a pošleme vykótované rozmery, podľa ktorých sa vyvedú káble zo steny.

Až následne, keď je stena omietnutá a sú dokončené potery, prídem zamerať celý schodiskový priestor aj vyvedenie káblov s milimetrovou presnosťou. Potom sa schodisko finálne nakreslí, pripraví sa vizualizácia a po jej odsúhlasení sa začne vyrábať.

Sklenené zábradlie alebo oceľové ťahané tyče

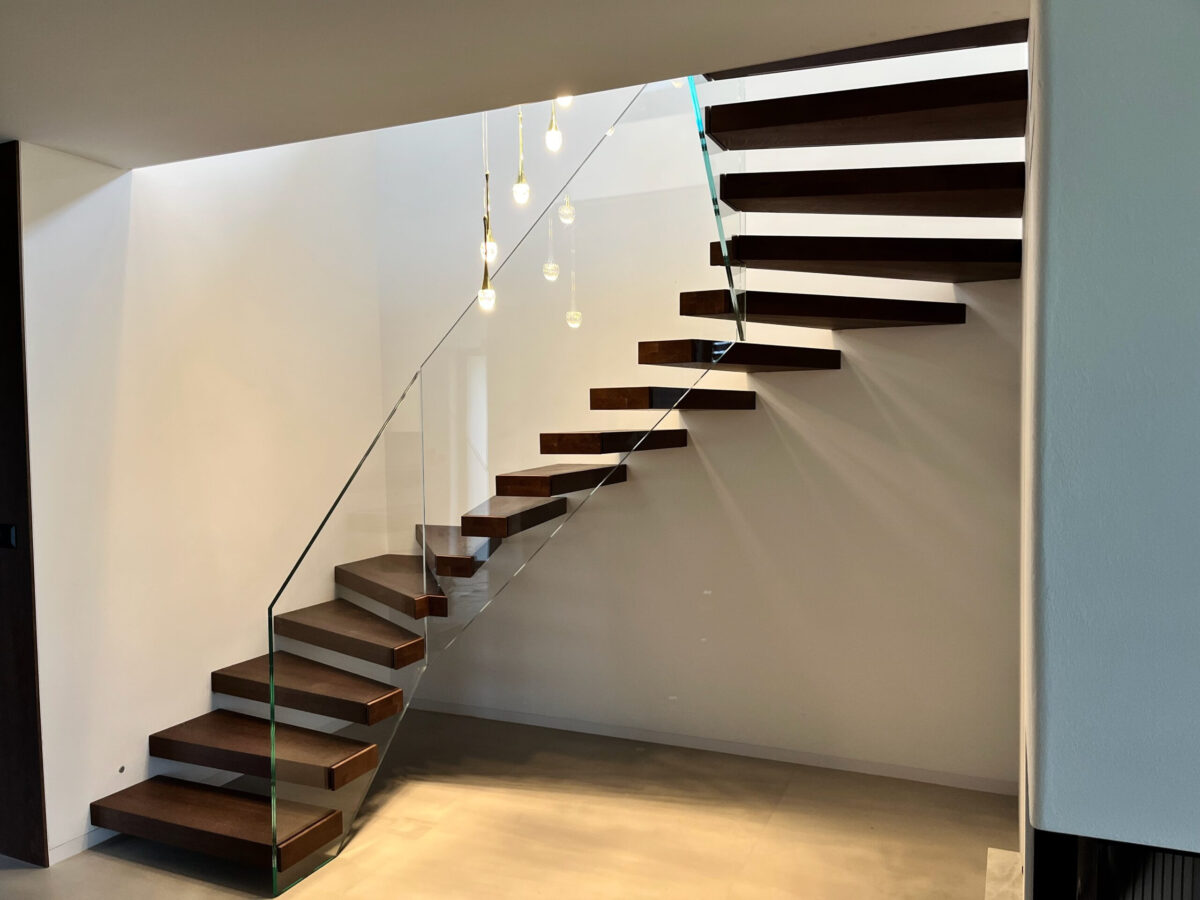

Najčastejšou kombináciou pri minimalistických konzolových schodoch je sklenené zábradlie. Sklo opticky nezaťažuje priestor, nechá vyniknúť kresbu dreva a podporí čistý vzhľad celého schodiska.

Uprednostňujeme extra číre sklo, kde je potlačený zelený odtieň bežného skla a sklo je brilantne číre. Rozdiel je viditeľný hlavne pri hrubšom skle, bielych stenách, dubovom masíve a LED podsvietení.

Konzolové schody však nemusia byť iba so sklom.

Alternatíva: oceľové ťahané tyče

Podľa návrhu interiéru je možné použiť aj zábradlie z oceľových ťahaných tyčí. Môžu to byť napríklad tyče s priemerom 12 mm alebo výraznejšie tyče s priemerom 18 mm. Tyče môžu byť vedené zvislo, striedavo šikmo alebo môžu vytvárať jemnú pavučinu s prepletenými tyčami v troch radoch.

Takéto zábradlie sa dá navrhnúť aj pri konzolovom schodisku, ale musí byť súčasťou technického návrhu od začiatku. Zábradlie nie je iba dekorácia, ovplyvňuje bezpečnosť, vzhľad a je to nosný prvok schodiska.

Viac ukážok nájdete v galérii schodištia kombinované so sklom.

Ukážka zábradlia z oceľových ťahaných tyčí z inej realizácie NOVODREVIS. Podobný princíp je možné navrhnúť aj pri konzolovom schodisku.

Každé konzolové schodisko posudzujeme individuálne

Konzolové schody nie sú sériový výrobok. Každý dom, každá stena a každý schodiskový priestor má iné podmienky.

Na prvé posúdenie potrebujeme hlavne:

• pôdorys priestoru
• rez domu alebo výšku medzi podlažiami
• rozmery schodiskového otvoru
• informáciu, z akého materiálu je nosná stena
• približnú hrúbku steny
• fotografie priestoru z prízemia aj z poschodia
• predstavu o dreve, skle, oceľových tyčiach alebo LED podsvietení

Podľa týchto podkladov vieme predbežne posúdiť, či je vo vašom dome možné zrealizovať konzolové schody z masívneho dreva bez viditeľných kovových konzol.

Ak chcete vedieť, ako prebieha zameranie, výroba a montáž schodiska, pozrite si aj náš základný prehľad procesu.

Praktický prehľad nájdete aj v časti postup pri realizácii schodiska.
