Aký stavebný otvor pripraviť pre schodisko

Pri novostavbe sa stavebný otvor pre schodisko často určí už v projekte a pri betonáži stropu sa iba prevezme jeho dĺžka a šírka. Problém vznikne vtedy, keď otvor nie je navrhnutý podľa skutočnej geometrie schodiska. Na výkrese môže schodisko vyzerať použiteľne, ale po doplnení hotových podláh, zábradlia a reálnej hrúbky stropu sa ukáže nízka podchodná výška, krátke nášľapy alebo nepríjemne strmý sklon.

Správny postup je opačný. Najskôr treba navrhnúť schodisko podľa výšky medzi podlažiami, pôdorysu a spôsobu používania domu. Až potom sa určí poloha a veľkosť otvoru v strope.

Rýchla odpoveď

·         Najskôr schodisko, potom otvor. Najprv treba navrhnúť geometriu schodiska a až podľa nej určiť otvor v strope.

·         Počítať s hotovým stavom. Rozmery musia zahŕňať potery, podlahy, omietky, obklady aj skutočnú hrúbku stropu.

·         Kontrolovať podchodnú výšku. Nestačí poznať iba dĺžku a šírku otvoru; rozhoduje aj prechod človeka popri hrane stropu.

·         Zahrnúť zábradlie. Schodnice, madlo, sklo a galériová doska zaberú časť čistého priestoru.

Rozmer stavebného otvoru sa preto nedá určiť jedným univerzálnym číslom.

Stavebný otvor nie je to isté ako pôdorys schodiska

Schodisko môže v pôdoryse začínať mimo otvoru. Spodná časť ramena býva pod stropom a cez otvor prechádza až jeho horná časť. Preto sa otvor neposudzuje iba podľa celkovej dĺžky schodiska, ale hlavne podľa toho, kde jednotlivé stupne prechádzajú pod hranou stropu.

Pri návrhu treba rozlišovať tri rozmery:

• pôdorysný priestor, ktorý zaberie celé schodisko na prízemí,
• stavebný otvor v stropnej konštrukcii,
• čistý otvor po omietkach, obkladoch a dokončení hrany stropu.

Rozdiel medzi surovou hranou železobetónu a hotovou hranou otvoru môže byť niekoľko centimetrov. Pri úzkom schodisku alebo skle kotvenom pri hrane otvoru môže aj takýto rozdiel rozhodnúť o tom, či detail vyjde čisto.

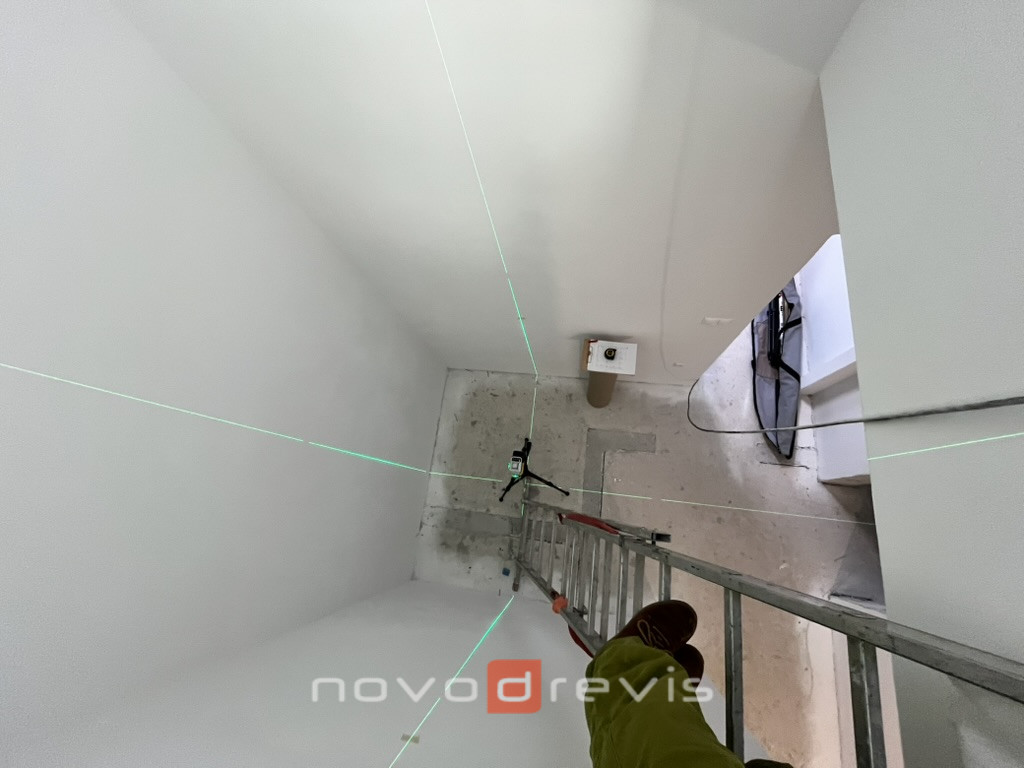

Stavebný otvor počas kontrolného zamerania pred návrhom a výrobou schodiska.

Čo treba poznať pred určením rozmerov otvoru

Pred návrhom otvoru treba poznať päť základných údajov:

• Výška podlažia – od budúcej hotovej podlahy prízemia po budúcu hotovú podlahu poschodia.
• Tvar a smer schodiska – priamy, L, U, podesta alebo kosé stupne.
• Čistá šírka ramena – bez konštrukcií, ktoré zaberú priestor po bokoch.
• Hrana stropu a podchodná výška – kontrolované po celej línii chôdze.
• Zábradlie a kotvenie – drevo, sklo, madlo, galériová doska a nosné body.

Výška od hotovej podlahy po hotovú podlahu

Základný rozmer nie je výška miestnosti ani výška od surového betónu po strop. Potrebná je výška od budúcej hotovej podlahy prízemia po budúcu hotovú podlahu poschodia.

Ak podlahy ešte nie sú hotové, treba poznať ich plánovanú skladbu: izoláciu, podlahové kúrenie, poter, lepidlo a finálnu krytinu. Zmena skladby podlahy po návrhu schodiska sa prejaví na prvom alebo poslednom stupni. Rozdielna výška jedného stupňa je pri chôdzi citeľná, aj keď ide iba o niekoľko milimetrov.

V praxi sa snažím, aby rozdiel medzi výškami stupňov nebol väčší ako 5 mm. Pri betónových schodoch sa často stretávam s tým, že výšky nesedia voči budúcim poterom a líšia sa aj medzi jednotlivými stupňami. Vždy sa snažím dosiahnuť rovnakú výšku všetkých stupňov. Ak to geometria betónu nedovolí, rozdiel rozdelíme medzi viac stupňov tak, aby po sebe nenasledovali dve výrazne odlišné výšky. Pri chôdzi je totiž citeľný aj rozdiel niekoľkých milimetrov.

Šírka schodiskového ramena

Pri rodinných domoch sa často navrhuje čistá šírka ramena približne 900 až 1 000 mm. To však nie je rozmer samotného otvoru. K čistej šírke chodenia treba podľa konštrukcie pripočítať schodnice, medzeru pri stene, sklo, drevené stĺpiky alebo priestor medzi dvomi ramenami.

Ak má U schodisko dve ramená široké 900 mm a medzi nimi medzeru 100 mm, samotná základná geometria má šírku približne 1 900 mm. Podľa typu schodníc a zábradlia môže byť potrebný otvor ešte širší.

Z hľadiska vzhľadu najlepšie pôsobia U schodiská s rozvinutým pôdorysom, pri ktorých je stredná časť schodiska najdlhšia. Zaberú viac miesta, ale v hlavnom obytnom priestore pôsobia podstatne lepšie ako schodisko stlačené do malého štvorcového otvoru.

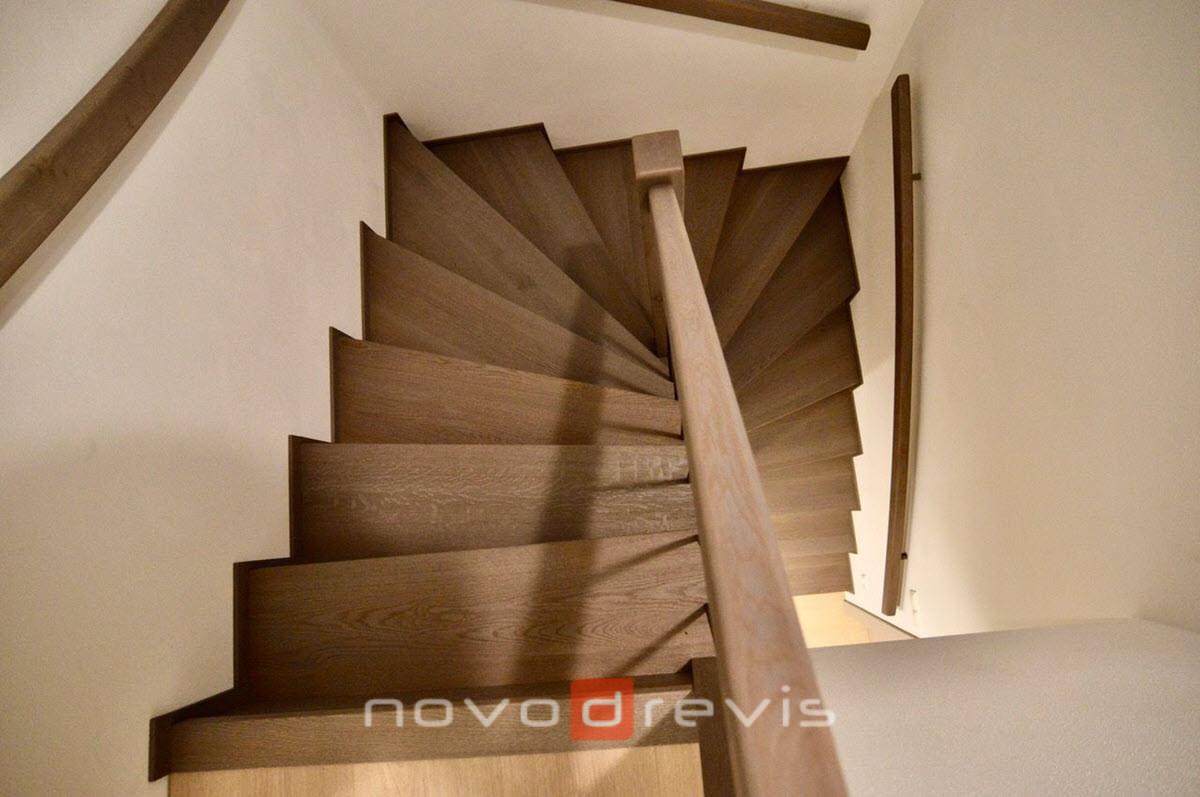

Rozvinuté U schodisko využíva väčší pôdorys, ale pri správnom návrhu pôsobí v interiéri podstatne pokojnejšie než schodisko stlačené do malého štvorcového otvoru.

• U schodisko bez zrkadla: pri otvoroch približne 2 000 × 2 000 mm treba medzi madlom spodného ramena a horným ramenom ponechať priestor na prejdenie prstov po madle. Rovnaký detail platí aj pri priamych schodiskách pri hrane otvoru.
• Priame schodisko: má čistý vzhľad, ale pri bežnej výške rodinného domu môže mať pôdorysnú dĺžku približne 4 až 5 m. Aby nepôsobilo ako dlhý úzky „slíž“, podľa priestoru často lepšie vyzerá pri šírke stupňov približne 1 100 až 1 150 mm.
• Príklad otvoru 4 000 × 1 000 mm: ak sa šírka 1 000 mm odmeria medzi surovými stenami, po omietkach môže zostať iba 960 až 970 mm. Po odpočítaní galériovej dosky, priestoru na prsty a hrúbky madla môže byť čistá priechodná šírka iba okolo 880 mm.
• Sklenené zábradlie: kotvenie z čela galérie zaberie viac priestoru. Medzi sklom galérie a sklom na schodisku treba nechať miesto nielen na prejdenie prstov, ale aj na umývanie skla z oboch strán.

Prečo projektový pôdorys schodiska často nestačí

Zákazník mi často pošle projekt už pri žiadosti o cenovú ponuku. V mnohých projektových dokumentáciách vidím, že schodisko je rozkreslené iba orientačne. Stupne síce vychádzajú počtom, ale rameno je navrhnuté príliš úzko, nesedí pomer ich výšky a hĺbky, výstupná čiara je posunutá k vnútornému obvodu schodiska, kde sa reálne nechodí, alebo je pri kosých stupňoch nakreslená hranato podľa stien namiesto plynulého oblúka.

Takýto výpočet môže na papieri vyzerať správne, ale výstupná čiara nie je v mieste skutočnej chôdze. Keď sa k projektovým rozmerom navyše nepripočítajú omietky a obklady, otvor je po dokončení menší a pri návrhu schodiska potom bojujeme o každý milimeter.

Podchodná výška pri hrane stropu

Podchodná výška sa kontroluje medzi nášľapnou hranou konkrétneho stupňa a spodnou hranou stropu alebo inej konštrukcie nad ním. Nestačí zmerať výšku iba v jednom bode. Treba skontrolovať celú líniu chôdze tam, kde schodisko prechádza pod hranou otvoru.

Aj schodisko s dobrými rozmermi stupňov bude nepríjemné, ak človek pri výstupe prechádza tesne pod hranou stropu. Pri návrhu preto sledujeme rozmery stupňov a podchodnú výšku súčasne.

Toto je druhý častý problém: pôdorysného priestoru na schodisko je dosť, ale otvor v strope je krátky. Bežne sa počíta s tým, že prvých päť stupňov môže zostať pod stropom. Pri stupni vysokom 180 mm a výške postavy 1 820 mm je však hlava človeka stojaceho na piatom stupni vo výške 2 720 mm nad podlahou. Pri strope vysokom 2 550 mm by bola hlava už 170 mm nad jeho spodnou hranou.

Pri zostupe sa človek drží vzpriamene a hranu otvoru má pred sebou ešte skôr, než sa pod ňu dostane. Ak chceme ísť na minimum, pri dvoch stupňoch pod hranou otvoru stojí človek pri zostupe na treťom stupni: 3 × 180 + 1 820 = 2 360 mm. Pri strope vysokom 2 550 mm zostáva nad hlavou rezerva 190 mm. Tento príklad ukazuje schodisko, po ktorom sa dá zísť bez toho, aby človek musel sledovať hranu stropu.

Je to iba názorný príklad. Skutočná potrebná výška závisí od výšky stupňov, výšky postavy, smeru chôdze a tvaru otvoru. Pri návrhu je najlepšie dodržať požadovanú podchodnú výšku a zostup skontrolovať aj s prirodzene predpaženou rukou.

Ako tvar schodiska mení stavebný otvor

Nasledujúci prehľad nepredstavuje univerzálnu tabuľku rozmerov. Ukazuje, čo pri jednotlivých tvaroch najviac rozhoduje o veľkosti a polohe otvoru.

Tvar schodiska	Typický nárok na priestor	Čo rozhoduje o otvore	Častá chyba
Priame	Dlhší a užší pôdorys	Poloha hrany stropu nad hornou časťou ramena	Príliš krátky otvor a nízka podchodná výška
Tvar L	Dve na seba nadväzujúce ramená	Podesta alebo kosé stupne, smer výstupu a poloha hornej časti	Malá otočka a úzke stupne vo vnútornej časti
Tvar U	Dve paralelné ramená	Šírka oboch ramien, medzera medzi nimi, schodnice a zábradlie	Otvor sa nakreslí iba ako súčet šírok ramien
Točité	Približne štvorcový alebo kruhový priestor	Priemer schodiska, stredový stĺp, výstup a použiteľná šírka stupňov	Príliš malý priemer pre hlavné denné schodisko

Priame schodisko

Priame rameno je pôdorysne jednoduché, ale potrebuje dostatočnú dĺžku. Celé schodisko nemusí byť pod otvorom. Spodné stupne môžu zostať pod stropom, ak je pri prechode popri hrane otvoru zachovaná potrebná výška nad hlavou.

Príliš krátky otvor sa nedá vyriešiť iba posunutím schodiska. Ak sa rameno musí skrátiť, zvyčajne sa zväčší výška stupňov, skrátia nášľapy alebo sa zmení nástup. Výsledkom môže byť strmšie a menej pohodlné schodisko.

Schodisko v tvare L

Pri L schodisku rozhoduje poloha otočky. Medzipodesta potrebuje väčší pôdorysný priestor, ale chôdza je jednoznačná. Kosé stupne vedia priestor využiť úspornejšie, no musia byť rozvinuté tak, aby neboli v používanej časti príliš úzke.

Použiteľná šírka kosých stupňov sa preto neposudzuje pri vnútornej hrane, ale na výstupnej čiare – v mieste, kadiaľ človek pri bežnej chôdzi skutočne prechádza.

Otvor sa preto nedá určiť iba šírkou jedného ramena. Treba poznať smer nástupu, smer výstupu a miesto, kde horné rameno prechádza cez strop.

Schodisko v tvare U

Pri U schodisku sa často urobí jednoduchý súčet šírok oboch ramien. To nestačí. Medzi ramenami môže byť medzera, drevené schodnice, madlo, sklo alebo nosné stĺpy. Zároveň treba vyriešiť, či sa schodisko otáča cez medzipodestu alebo cez kosé stupne.

Pri rozvinutom U schodisku vplýva tvar kosých stupňov aj na zábradlie. Ak sa schodisko do otvoru nasilu stlačí, chyba sa neukáže iba na pohodlnosti chôdze, ale aj na krivke madla a ukončení zábradlia na poschodí.

Rozdiel medzi otvorom pre samonosné schody a obklad betónu

Samonosné drevené schodisko

• Schodnice a kotvenie: otvor musí počítať s konštrukciou schodiska a spôsobom kotvenia pri strope.
• Galéria a zábradlie: galériová doska, madlo alebo sklo zaberajú časť čistého otvoru.
• Dobehu na poschodí: posledný stupeň sa musí presne napojiť na hotovú podlahu. Dodatočné domurovanie alebo obklad hrany po zameraní môže zmeniť celý horný detail.

Pri dobehu schodiska na poschodí sa stretáva posledný stupeň, hotová podlaha, galériová doska, hrana otvoru a zábradlie.

Obklad betónového schodiska

• Hrúbka obkladu: otvor musí počítať s drevenými stupňami, bočným obkladom, podstupnicami a napojením na hranu otvoru.
• Presnosť betónu: ak sú výšky a nášľapy rozdielne, drevený obklad musí chyby vyrovnať. Tým sa môže zmeniť výsledná poloha stupňov voči hrane otvoru.
• Zábradlie a sklo: jednoduchý obklad medzi dvomi stenami potrebuje iný priestor než sklo kotvené zboku do betónu.

Konzolové schodisko

• Nosná stena: rozhoduje jej materiál, hrúbka a stav muriva.
• Kotvenie a výstuž: treba poznať polohu výstuže a spôsob skrytého kotvenia jednotlivých stupňov.
• Sklo a podsvietenie: zábradlie a elektroinštalácia pre LED musia byť súčasťou návrhu už pri príprave otvoru.

Viac o požiadavkách na stenu a skryté kotvenie nájdete v článku Konzolové schody do tehlovej aj betónovej steny bez viditeľných kovových konzol.

Najčastejšie chyby pri príprave stavebného otvoru

• Bez návrhu schodiska: na stavbe zostane voľný priestor s tým, že schody sa mu neskôr prispôsobia. V skutočnosti sa potom schodisko prispôsobuje hotovému otvoru.
• Surové namiesto hotových výšok: po poteroch a podlahách sa zmení výška prvého alebo posledného stupňa.
• Krátky otvor pri hrane stropu: horná časť ramena sa dostane príliš skoro pod strop a podchodná výška zostane malá.
• Zábradlie sa rieši neskoro: sklo, drevené stĺpiky alebo madlo zaberú časť priestoru pri hrane otvoru a môžu zúžiť priechod na poschodí.
• Zmeny po zameraní: domurovanie, hrubšia omietka, predsadená stena alebo nový podhľad menia rozmery, podľa ktorých bolo schodisko navrhnuté.
• Neznáme rozvody: pred vŕtaním musia byť známe rúrky a káble v miestach kotvenia schodiska aj zábradlia.
• Dodatočné rezanie bez statika: pri železobetónovom strope môže zásah poškodiť nosnú výstuž alebo inú nosnú časť konštrukcie.

Ako pripraviť otvor ešte pred betonážou stropu

Pri novostavbe je najlacnejšia úprava tá, ktorá sa urobí ešte na výkrese. Pred šalovaním a betonážou stropu odporúčam skontrolovať tento postup:

1. Určiť výšku od budúcej hotovej podlahy prízemia po budúcu hotovú podlahu poschodia.
2. Stanoviť tvar schodiska, smer nástupu a miesto výstupu na poschodí.
3. Navrhnúť približný počet, výšku a hĺbku stupňov.
4. Skontrolovať podchodnú výšku pri hrane stropu nad jednotlivými stupňami.
5. Určiť čistú šírku ramena, medzeru medzi ramenami a typ zábradlia.
6. Počítať s priestorom na prejdenie prstov po madle a s priestorom na čistenie skla.
7. Skontrolovať nosné steny, hranu stropu a miesto kotvenia poslednej časti schodiska.
8. Až potom definitívne zakresliť stavebný otvor do stropnej konštrukcie.

Čím skôr sa otvor preverí podľa konkrétneho návrhu schodiska, tým menšie je riziko neskoršieho rezania stropu, domurovania alebo kompromisu v rozmeroch stupňov.

Ďalšie skúsenosti z hrubej stavby

Drevostavby a poloha stropných trámov

Pri drevostavbách býva strop zložený zo stropných trámov, ktoré nadväzujú na konštrukciu krovu. Niekedy sa pri hrubej stavbe trámy rozložia rovnomerne bez väčšej medzery pre schodiskový otvor. Inokedy sa medzera pripraví, ale pri L schodisku zostane za otočkou pod stropom viac stupňov, než umožňuje bezpečná podchodná výška.

Hrana otvoru pri potere a podlahovom kúrení

• Izolácia až k hrane otvoru: po odšalovaní vznikne problematicky dokončiteľný detail. Ak sa okraj zaleje poterom bez izolácie, poter a nosný betón pracujú rozdielne a spoj môže po omietnutí praskať.
• Prvá rúrka podlahového kúrenia: ak vedie príliš blízko hrany otvoru, nemožno tam bezpečne kotviť schodisko ani galériové zábradlie.
• Osvedčené riešenie: pred betonážou poteru vybetónovať okolo otvoru železobetónový múrik široký 150 mm a vysoký po hornú úroveň budúceho poteru. Múrik musí byť previazaný výstužou s nosnou stropnou doskou.
• Výsledok: pevná nosná hrana oddelená od poteru dilatačným pásom, bez podlahovej rúrky v mieste kotvenia. Schodisko aj zábradlie sa dajú kotviť zhora alebo z čela otvoru.

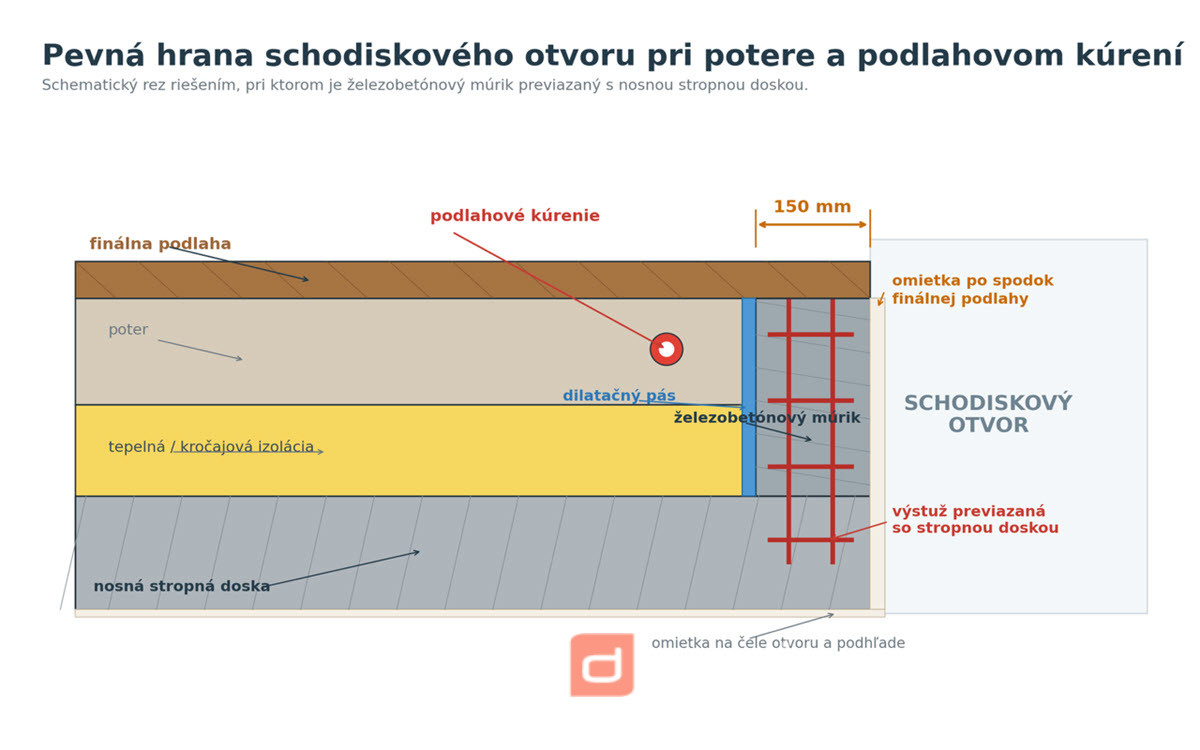

Schematický rez pevnou železobetónovou hranou otvoru, oddelenou od poteru dilatačným pásom. Čelo otvoru je omietnuté súvisle až po spodok finálnej podlahy, takže pohľadový betón nezostáva viditeľný.

Presný 3D model ukáže vzťah schodiska k otvoru

Pri zložitejšom priestore nestačí pôdorys s niekoľkými čiarami. Schodisko navrhujeme ako presný 3D model, v ktorom sa kontroluje:

• poloha a tvar každého stupňa,
• hrana stavebného otvoru,
• podchodná výška pri zostupe aj výstupe,
• napojenie posledného stupňa na poschodie,
• tvar a kotvenie zábradlia.

3D model: Nie je iba ilustračná vizualizácia ako návrh skriniek v kuchyni. Je to technický model schodiska nakreslený na milimeter presne. Zákazník si ho môže pootáčať, priblížiť a pozrieť detaily. Výsledné schodisko má zodpovedať odsúhlasenému modelu.

Presný 3D model kontroluje jednotlivé stupne, hranu otvoru, podchodnú výšku, napojenie na poschodie aj zábradlie.

Ako prebieha presné zameranie, výroba a montáž, je popísané aj v samostatnej časti webu Novodrevis.

Čo nám poslať na prvé posúdenie otvoru

Na predbežné posúdenie nie je potrebné profesionálne zameranie. Základný návrh vieme pripraviť z projektovej dokumentácie a fotografií, ak obsahujú tieto údaje:

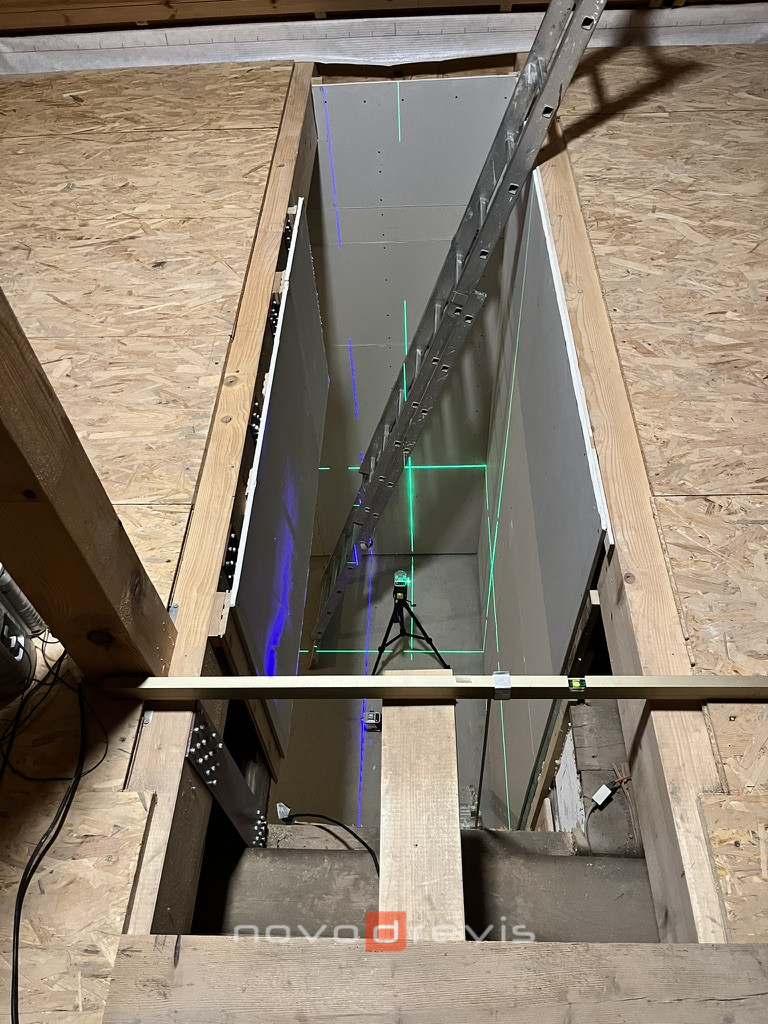

Laserové zameranie otvoru po dokončení rozhodujúcich stavebných vrstiev.

• pôdorys prízemia a poschodia,
• rez cez schodisko alebo výšku od podlahy po podlahu,
• dĺžku a šírku stavebného otvoru,
• hrúbku stropnej konštrukcie,
• plánované skladby podláh na oboch podlažiach,
• materiál a hrúbku stien pri schodisku,
• fotografie aktuálneho stavu priestoru,
• predstavu o type schodiska, drevine a zábradlí,
• miesto realizácie.

Pre predstavu o rôznych konštrukciách si môžete pozrieť galériu schodíšť. Pri ďalšom postupe nadväzujeme na dohodnutý postup pri realizácii.
